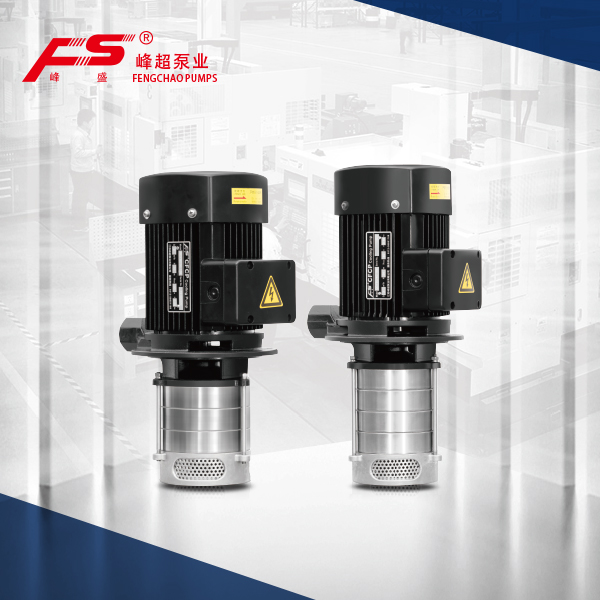

中小型專用機床冷卻泵

型號：QDYB2,4

產品特點
中小型專用機床冷卻泵適用于機床冷卻液、切削液、潤滑液的輸送，具體用于加工中心，磨床，車床，電火花，切屑輸送機，工業清洗設備及其它冷卻系統等。
客服熱線：0512-58651188

中小型專用機床冷卻泵

中小型專用機床冷卻泵應用

QDYB系列機床冷卻泵適用于機床冷卻液、切削液、潤滑液的輸送，具體用于加工中心，磨床，車床，電火花，切屑輸送機，工業清洗設備及其它冷卻系統等。

中小型專用機床冷卻泵電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵。

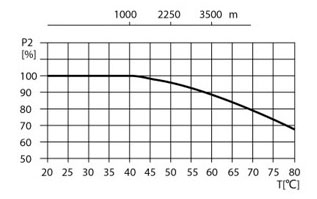

zui大環境溫度與海拔

當機床冷卻泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

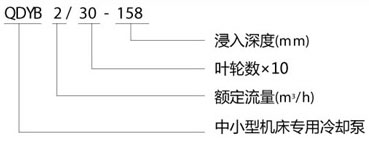

型號含義


中小型專用機床冷卻泵的安裝

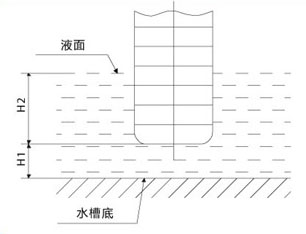

圖中尺寸為zui小安裝尺寸（如果水槽底部有特殊裝置，或水槽底部鐵屑等雜物較多時H1需適當放大）:

型號系列 H1(mm) H2(mm)
QDYB2,4 25 55


截面圖/QDYB2,4

材料/QDYB2,4

序號 名稱 材料
1 底座 不銹鋼
2 底部導流器 不銹鋼
3 葉輪 不銹鋼
4 軸套 不銹鋼
5 導流器 不銹鋼
6 軸 不銹鋼
7 拉桿 不銹鋼
8 機械密封 合金
9 出水段 鑄鐵
10 電動機

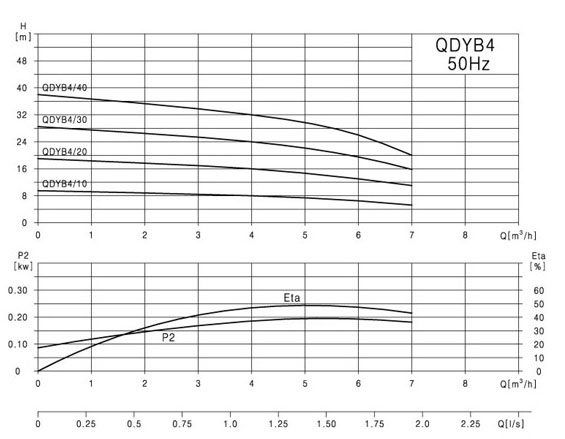

QDYB2,4機床冷卻泵性能曲線

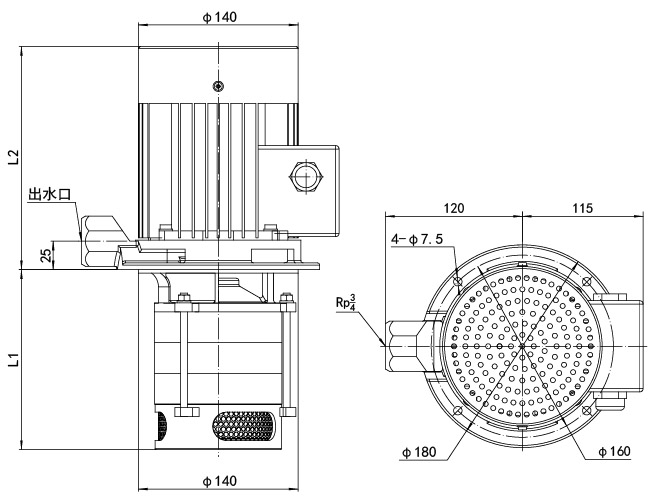

機床冷卻泵安裝圖

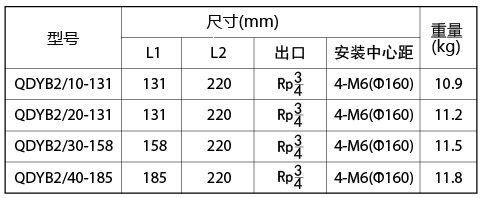

尺寸和重量/QDYB2

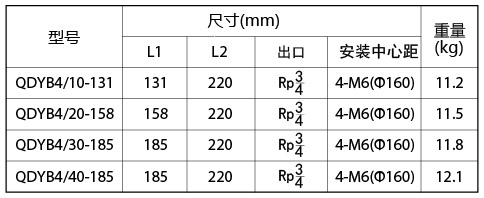

尺寸和重量/QDYB4


注：如液下長度L1有其它要求可聯系廠家。



中小型專用機床冷卻泵性能范圍


流量范圍 [m3/h]
Q=1~7m3/h
流量范圍 [L/min] Q=16~120L/min
揚程 [m] H=5~40m
電機功率 [kW] N=0.37kW~0.75kW
液體溫度 [℃] -15℃~+120℃

中小型專用機床冷卻泵性能表


型號 配用電機
(kw)		 流量
Q(m3/h)		 1 1.2 1.6 2.0 2.4 2.8 3.2 3.6
QDYB2/10-131 0.37 揚程
H(m)		 9 8.9 8.7 8.5 8 7.6 7.3 7
QDYB2/20-131 0.37 18 17.8 17.4 17 16 15.2 14.6 14
QDYB2/30-158 0.55 27 26.5 26 25.5 24 23 22 21
QDYB2/40-185 0.75 36 35 34.5 34 32 30.5 29.5 28



型號 配用電機
(kw)		 流量
Q(m3/h)		 1.8 2.4 3.0 4.0 4.8 6.0 7.0
QDYB4/10-131 0.37 揚程
H(m)		 8.9 8.7 8.5 8 7.5 6.5 5
QDYB4/20-158 0.55 17.8 17.4 17 16 15 13 10
QDYB4/30-185 0.75 26.5 26 25.5 24 22.5 19.5 15
QDYB4/40-185 0.75 35 34.5 34 32 30 26 20
